Tổng quan

AWS VPC CNI là CNI plugin mặc định trên Amazon EKS. Điểm đặc biệt: mỗi Pod nhận một IP thực từ VPC - không overlay, không encapsulation. Điều này mang lại native VPC networking cho Pod nhưng cũng đi kèm những ràng buộc riêng.

Bài viết này đi sâu vào cách VPC CNI hoạt động bên trong một EKS node, từ ENI management đến trunk networking và iptables chains.

ENI và Secondary IPs

Kiến trúc tổng thể

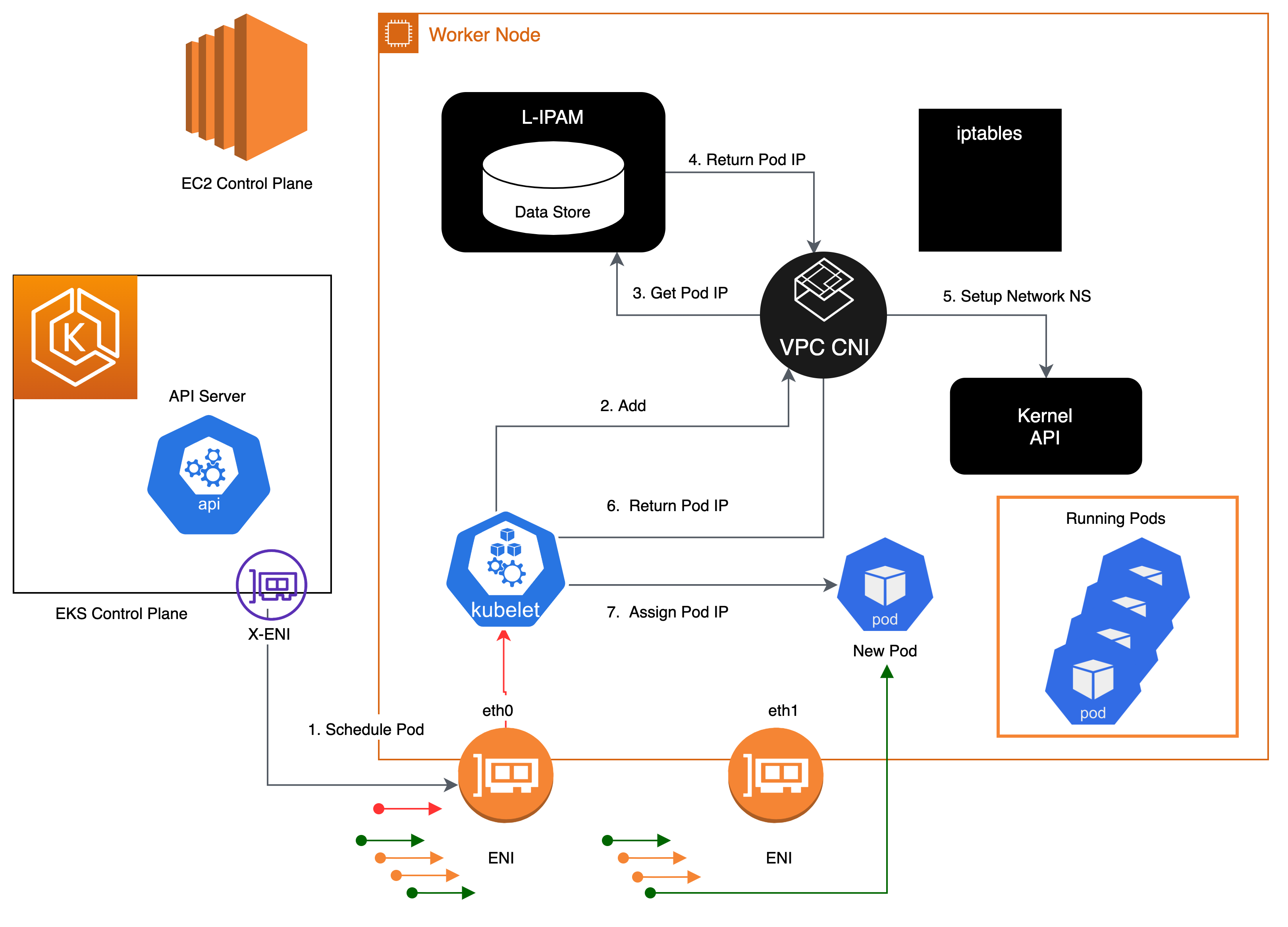

AWS VPC CNI Architecture - kubelet, VPC CNI, L-IPAM, ENIs

Cấu trúc network interfaces trên node

Một EKS node điển hình có nhiều ENI (Elastic Network Interface), mỗi ENI mang nhiều secondary private IPs:

bash

# Xem tất cả interfaces trên node
ip link show

text

1: lo: <LOOPBACK,UP>
2: eth0: <BROADCAST,MULTICAST,UP>          # Primary ENI - 172.31.23.106/20
3: dummy0: <BROADCAST,NOARP>
5: eni4c9bab731ed@if3: <BROADCAST,UP>      # veth cho pod
6: eth1: <BROADCAST,MULTICAST,UP>          # Secondary ENI - 172.31.23.93/20
7: eth2: <BROADCAST,MULTICAST,UP>          # Secondary ENI - 172.31.18.110/20
8: eni2bc5393b053@if3: <BROADCAST,UP>      # veth cho pod

Mỗi ENI có nhiều secondary IPs:

eth0: 172.31.19.13, 172.31.16.74, 172.31.26.201, 172.31.27.54, 172.31.29.4
eth1: 172.31.20.235, 172.31.20.89, 172.31.31.116, 172.31.23.163, 172.31.21.208

Pods chạy trên node này nhận secondary IPs từ các ENI.

ipamd - IP Address Management Daemon

ipamd (chạy trong aws-node DaemonSet) quản lý toàn bộ lifecycle của ENI và IPs:

Khởi động: attach ENIs, lấy secondary IPs
Warm Pool: giữ sẵn N IPs chưa dùng
- WARM_IP_TARGET (default: 1)
- WARM_ENI_TARGET (default: 1)
- MINIMUM_IP_TARGET
Khi kubelet gọi CNI ADD: ipamd cấp IP từ warm pool
Khi kubelet gọi CNI DEL: IP trả về warm pool
Scale: tự động request thêm ENI khi cần

Pod networking chi tiết

Khi một Pod được tạo, CNI binary thực hiện:

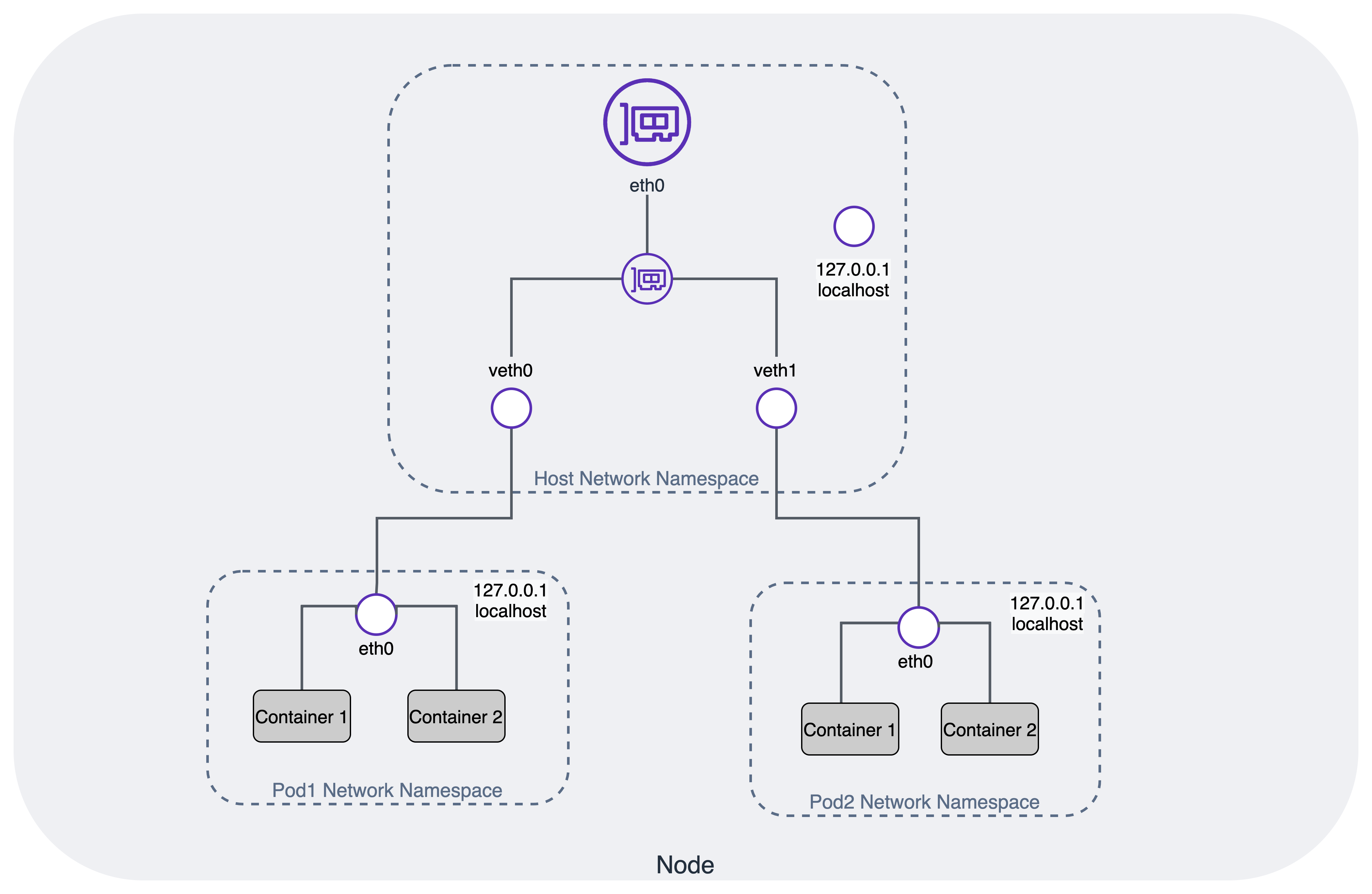

EKS Node Network Namespaces - veth pairs kết nối Pod namespaces với host

Bên trong mỗi Pod network namespace:

text

Pod Network Namespace:
+--------------------------------------+
|  eth0: 172.31.23.163/32              |
|                                      |
|  Route table:                        |
|  default via 169.254.1.1 dev eth0    |
|  169.254.1.1 dev eth0 scope link     |
|                                      |
|  ARP:                                |
|  169.254.1.1 -> MAC(veth_host_side)  |
+--------------------------------------+

Các điểm quan trọng:

Pod nhận IP /32 (không phải subnet) - đây là secondary IP từ một ENI
Default gateway là 169.254.1.1 (link-local) với static ARP trỏ đến veth host side
Host có route /32 trỏ traffic đến đúng veth interface của Pod

Pattern này giống hệt kỹ thuật "Secondary IP với Link-Local Gateway" trong bài Container Networking from Scratch.

Network namespaces trên node

bash

# Liệt kê các CNI network namespaces
ip netns list

text

cni-29b37092-bcad-2228-1130-8b9945f6bb30
cni-b3466bf5-4367-e10f-09dd-99abc561194e
cni-55ae0531-a760-9e14-a192-fdc6d6c82970
cni-da53182a-dd25-596a-fae3-2d0556c2692a

Mỗi Pod có namespace riêng, được đặt tên theo format cni-<uuid>.

bash

# Inspect một Pod namespace
ip netns exec cni-29b37092-bcad-2228-1130-8b9945f6bb30 ip a
ip netns exec cni-29b37092-bcad-2228-1130-8b9945f6bb30 ip route

Trunk Networking - Security Groups cho Pods

Vấn đề

Mặc định, tất cả Pods trên một node chia sẻ security groups của node. Nhưng trong thực tế:

Pod backend cần access database
Pod frontend không nên access database
Khi autoscale, security rules phải theo Pod, không theo node

Giải pháp: Trunk ENI + VLAN

Trước khi có trunk networking, mỗi network cần một vNIC riêng - không scale được:

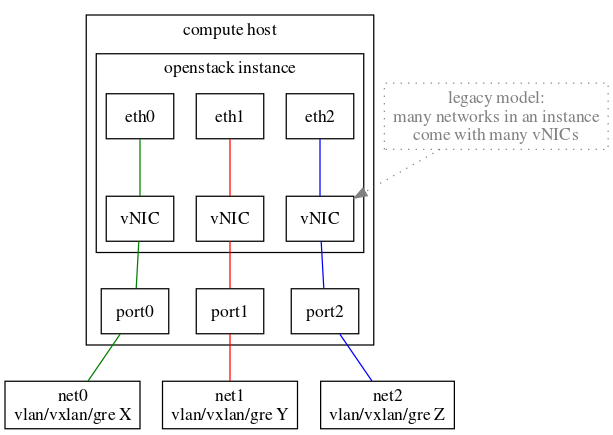

Legacy model - mỗi network cần một vNIC riêng

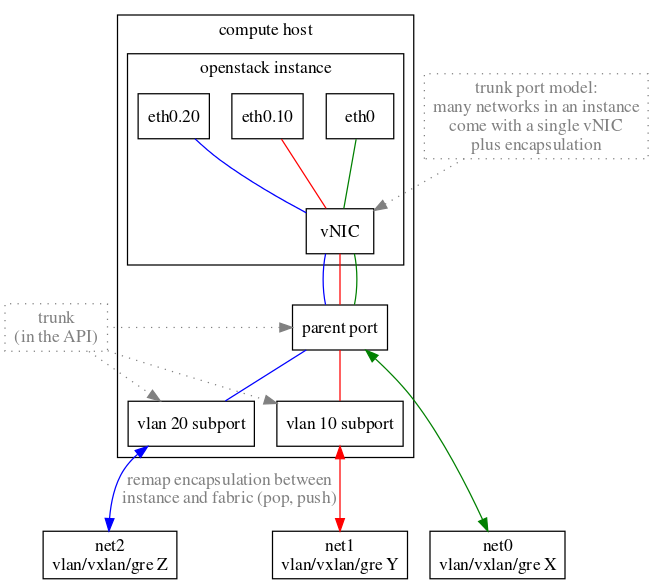

Trunk model - một vNIC với VLAN encapsulation

Kích hoạt bằng ENABLE_POD_ENI=true. VPC CNI sẽ tạo trunk ENI - một ENI đặc biệt hỗ trợ VLAN tagging:

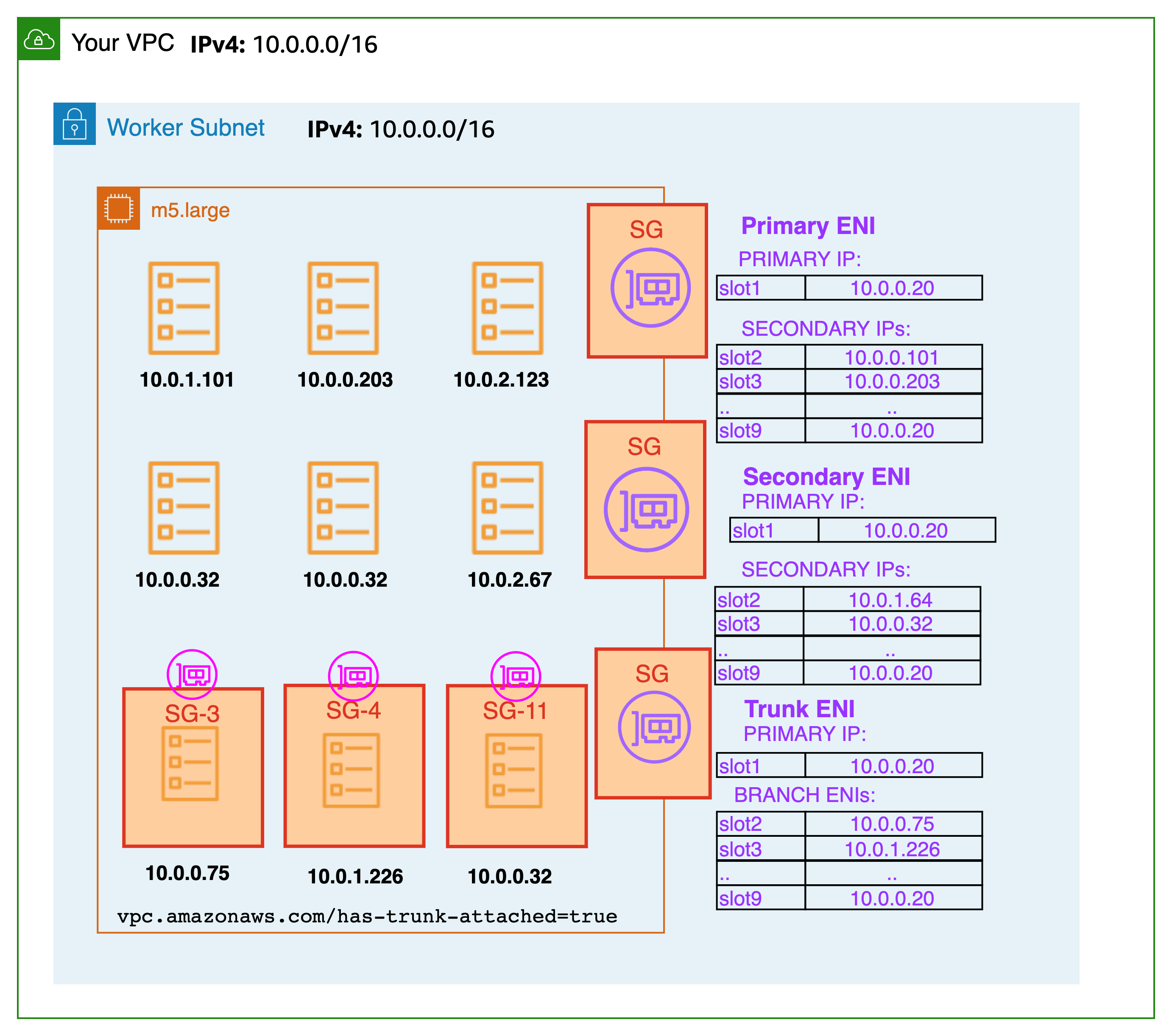

AWS Security Groups for Pods - Primary ENI, Secondary ENI, Trunk ENI với branch ENIs

Network interfaces thực tế trên node

bash

ip link show

text

1: lo: <LOOPBACK,UP>
2: eth0: <BROADCAST,MULTICAST,UP>          # Primary ENI
3: dummy0: <BROADCAST,NOARP>
5: eni4c9bab731ed@if3: <BROADCAST,UP>      # veth cho regular pod
6: eth1: <BROADCAST,MULTICAST,UP>          # Trunk ENI
7: eth2: <BROADCAST,MULTICAST,UP>          # Secondary ENI
8: eni2bc5393b053@if3: <BROADCAST,UP>      # veth cho regular pod
11: vlan14d01641e41@eth1: <BROADCAST,UP>   # VLAN subport (pod với SG)
12: vlan.eth.3@eth1: <BROADCAST,UP>        # VLAN subport
17: eni37cc5983ec1@if3: <BROADCAST,UP>     # veth cho regular pod

Chú ý sự khác biệt:

eniXXX@if3: veth pair thông thường cho regular pods
vlanXXX@eth1: VLAN interface trên trunk ENI cho pods với custom security group

Routing cho Trunk Pods

Pods với security group riêng có routing khác. Regular pod traffic đi qua host iptables rules, trong khi trunk pod traffic đi trực tiếp qua trunk ENI ra VPC.

SecurityGroupPolicy CRD

yaml

apiVersion: vpcresources.k8s.aws/v1beta1
kind: SecurityGroupPolicy
metadata:
  name: database-access
  namespace: backend
spec:
  podSelector:
    matchLabels:
      role: api-server
  securityGroups:
    groupIds:
      - sg-0abc123def456789  # Cho phép access tới RDS

yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: api-server
  namespace: backend
spec:
  replicas: 4
  selector:
    matchLabels:
      app: api-server
  template:
    metadata:
      labels:
        app: api-server
        role: api-server    # Match với SecurityGroupPolicy
    spec:
      terminationGracePeriodSeconds: 120
      containers:
      - name: api
        image: my-api:latest
        ports:
        - containerPort: 8080

Policy Routing trên EKS Node

Route tables

EKS node sử dụng policy-based routing với nhiều route tables:

bash

# Main route table
ip route show table main

text

default via 172.31.16.1 dev eth0
172.31.16.0/20 dev eth0 proto kernel scope link src 172.31.0.225

# Per-pod routes
172.31.20.89 dev eni1e3dd7d66d7 scope link    # Regular pod
172.31.19.50 dev vlan.eth.1 scope link         # Trunk pod

bash

# Route tables cho VLAN interfaces (trunk pods)
ip route show table 101

text

default via 172.31.16.1 dev vlan.eth.1

bash

ip route show table 102

text

default via 172.31.16.1 dev vlan.eth.2

IP Rules

Policy routing rules quyết định traffic đi qua table nào:

bash

ip rule show

text

0:     from all lookup local
512:   from all to 172.31.19.50 lookup main      # Đến trunk pod: dùng main
1024:  from all fwmark 0x80/0x80 lookup main      # Marked traffic: dùng main
1536:  from 172.31.19.50 lookup 101                # Từ trunk pod: dùng table 101
32766: from all lookup main
32767: from all lookup default

ip rule kiểm soát routing policy - quyết định dùng route table nào dựa trên source IP, destination IP, hoặc fwmark. Đây là cách VPC CNI đảm bảo traffic từ trunk pod đi đúng VLAN interface thay vì primary ENI.

iptables Chains trên EKS Node

EKS node có một hệ thống iptables phức tạp với nhiều custom chains:

NAT Table Flow

text

PREROUTING
  +-- KUBE-SERVICES
      +-- Match Service ClusterIP:port
          +-- DNAT -> Pod IP:port

OUTPUT
  +-- KUBE-SERVICES (cho local traffic)

POSTROUTING
  +-- KUBE-POSTROUTING
  |   +-- MASQUERADE cho traffic từ Service
  |
  +-- AWS-SNAT-CHAIN-0
      +-- Không SNAT traffic trong VPC CIDR
      +-- SNAT traffic ra ngoài VPC
          +-- AWS-CONNMARK-CHAIN-0
              +-- Đánh dấu connection cho return traffic

AWS-specific chains

AWS-SNAT-CHAIN: Xử lý Source NAT cho traffic ra ngoài VPC

bash

iptables -t nat -S AWS-SNAT-CHAIN-0

text

# Không SNAT traffic nội bộ VPC
-A AWS-SNAT-CHAIN-0 ! -d 172.31.0.0/16 -m comment --comment "AWS SNAT CHAIN" \
  -j AWS-SNAT-CHAIN-1

# SNAT traffic ra internet
-A AWS-SNAT-CHAIN-1 -m comment --comment "AWS, SNAT" \
  -m addrtype ! --dst-type LOCAL -j SNAT --to-source 172.31.0.225 \
  --random-fully

AWS-CONNMARK-CHAIN: Đánh dấu connections để xử lý return traffic đúng interface

bash

iptables -t nat -S AWS-CONNMARK-CHAIN-0

text

# Mark traffic đi ra ngoài VPC
-A AWS-CONNMARK-CHAIN-0 ! -d 172.31.0.0/16 \
  -m comment --comment "AWS CONNMARK CHAIN, VPC CIDR" \
  -j AWS-CONNMARK-CHAIN-1

# Set connmark
-A AWS-CONNMARK-CHAIN-1 -m comment --comment "AWS, CONNMARK" \
  -j CONNMARK --set-xmark 0x80/0x80

KUBE-SERVICES: Service routing

text

Ví dụ: CoreDNS Service (ClusterIP: 10.100.0.10:53)

PREROUTING -> KUBE-SERVICES
  +-- -d 10.100.0.10/32 -p udp --dport 53
      +-- KUBE-SVC-xxx (Service chain)
          +-- 50% -> KUBE-SEP-aaa -> DNAT 172.31.20.89:53 (Pod 1)
          +-- 50% -> KUBE-SEP-bbb -> DNAT 172.31.23.45:53 (Pod 2)

kube-proxy tạo các iptables rules này dựa trên Service và Endpoints. Đây là lý do tại sao Cilium với eBPF có performance tốt hơn - nó bypass hoàn toàn iptables.

Debugging VPC CNI

Kiểm tra ENI allocation

bash

# Xem aws-node logs
kubectl logs -n kube-system -l k8s-app=aws-node

# Kiểm tra IP allocation trên node
kubectl exec -n kube-system <aws-node-pod> -- /app/grpc-health-probe \
  -addr :50051 -service=""

Network debug trên node

bash

# Xem tất cả interfaces
ip link show

# Xem route tables
ip route show table all

# Xem policy rules
ip rule show

# Inspect specific Pod namespace
POD_NS=$(ip netns list | head -1)
ip netns exec $POD_NS ip a
ip netns exec $POD_NS ip route
ip netns exec $POD_NS arp -n

# Capture traffic
tcpdump -nn -i any icmp -l
ip netns exec $POD_NS tcpdump -nn -i eth0 -l

Các lỗi thường gặp

Lỗi	Nguyên nhân	Cách khắc phục
Pod stuck Pending (no IP available)	Hết IP trong subnet hoặc hết ENI slots	Mở rộng subnet
Pod-to-Pod timeout cross-node	Security group chặn traffic	Kiểm tra SG rules
SNAT không hoạt động (pod không ra internet)	AWS-SNAT-CHAIN cấu hình sai	Kiểm tra VPC CIDR
Trunk pod không có custom SG	ENABLE_POD_ENI chưa bật	Set =true

Tổng kết

Component	Chức năng
CNI Binary	Tạo veth pair, gán /32 IP, setup 169.254.1.1 gateway, static ARP
ipamd	Quản lý ENI, warm IP pool, IP allocation
Trunk ENI	VLAN per pod, per-pod security groups, policy routing
AWS-SNAT-CHAIN	Source NAT cho traffic ra ngoài VPC
AWS-CONNMARK-CHAIN	Đánh dấu connections để route return traffic đúng interface
KUBE-SERVICES	DNAT traffic từ Service ClusterIP đến Pod IP
